La jauge de pige diagramme IAME est un outil de métrologie conçu pour contrôler les diagrammes de distribution des moteurs de karting IAME KA100 et MiniSwift. Avec son épaisseur calibrée de 0,2 mm, elle permet de repérer précisément l'ouverture des lumières du cylindre lors des opérations de contrôle moteur.
Présentation du produit

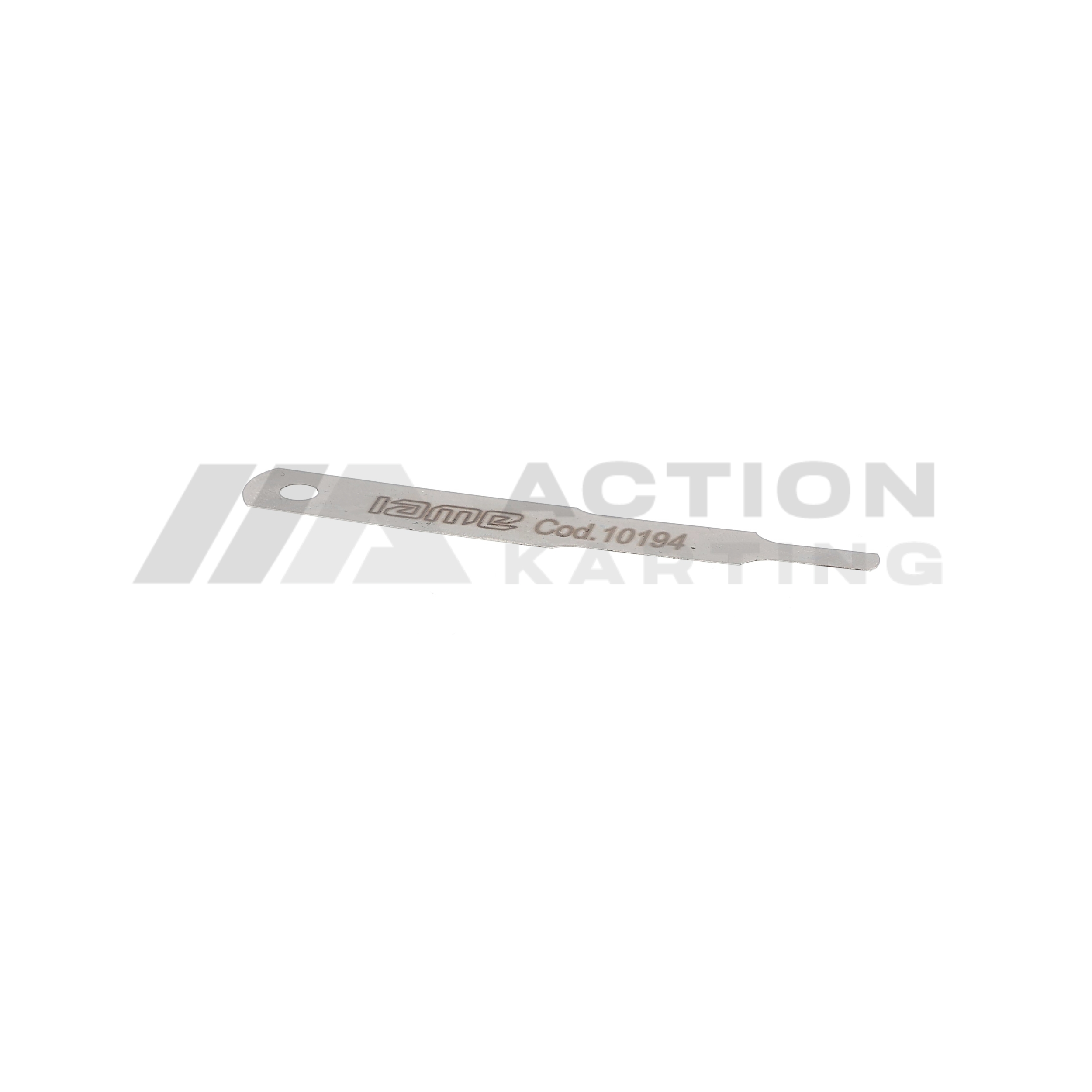

Cette jauge d'origine IAME, référence 10194, est utilisée pour effectuer la lecture angulaire des diagrammes de distribution des moteurs 2 temps. Elle intervient notamment dans le contrôle du calage des lumières d'échappement et de transfert.
Sa lame de 0,2 mm d'épaisseur et 5 mm de largeur permet de déterminer la position du piston correspondant au début d'ouverture ou à la fermeture d'une lumière. Associée à un disque gradué et à un dispositif de mesure adapté, elle contribue à obtenir une lecture reproductible des angles de distribution.
Cet outil est particulièrement utile aux motoristes, préparateurs et mécaniciens souhaitant vérifier les caractéristiques d'un cylindre ou contrôler sa conformité aux valeurs prévues par les documents techniques IAME.
Compatibilité
- IAME KA100 : moteur 100 cm³
- IAME MiniSwift : moteur 60 cm³
Le contrôle doit être effectué selon la procédure et les tolérances définies dans la documentation technique du moteur concerné.
Caractéristiques techniques
- Marque : IAME
- Produit : Jauge de contrôle des diagrammes
- Épaisseur : 0,2 mm
- Largeur : 5 mm
- Utilisation : Contrôle des diagrammes de distribution
- Compatibilité : IAME KA100 et MiniSwift
Les points forts
- Outil d'origine IAME
- Épaisseur calibrée de 0,2 mm
- Permet un contrôle précis et reproductible des diagrammes
- Adapté aux opérations de métrologie moteur
FAQ produit
À quoi sert une jauge de pige diagramme ?
Elle permet de repérer les positions d'ouverture et de fermeture des lumières du cylindre afin de mesurer les angles de distribution d'un moteur 2 temps.
Peut-on utiliser cette jauge sur un moteur IAME KA100 ?
Oui, elle est adaptée au contrôle des diagrammes du KA100, selon la procédure technique IAME.
La jauge permet-elle de mesurer directement un angle ?
Non. Elle sert à déterminer une position de référence. La mesure angulaire nécessite un disque gradué ou un équipement de contrôle complémentaire.
